BMW 530e G30: замыкание LIN-шины и коррозия

Подключаемый гибрид BMW 530e кузова G30 с ошибками по шине связи. Чтобы добраться до проводки, сняли защиту днища, вентилятор охлаждения и воздуховоды, проверили провода на коррозию и нашли замыкание по LIN-шине.

Записаться WhatsApp

Иллюстрация: BMW 530e G30: замыкание LIN-шины и коррозия — Иллюстрация

БылоОшибки по шине связи, коррозия проводки под днищем

СталоЗамыкание по LIN-шине устранено, проводка проверена

Коротко о работе

Что делали

Автомобиль: BMW 530e iPerformance (G30), 2018
Когда: Сентябрь 2026
Работа: Поиск неисправности шины LIN
Объём: Проводка под днищем, вентилятор, термостат, блок двигателя

01
Сняли защиту под машиной и проверили провода на коррозию.
02
Сняли вентилятор охлаждения и воздуховоды для доступа к проводке.
03
Нашли и устранили замыкание по LIN-шине.
04
Прозвонили проводку термостата и сняли блок двигателя для проверки.

Результат

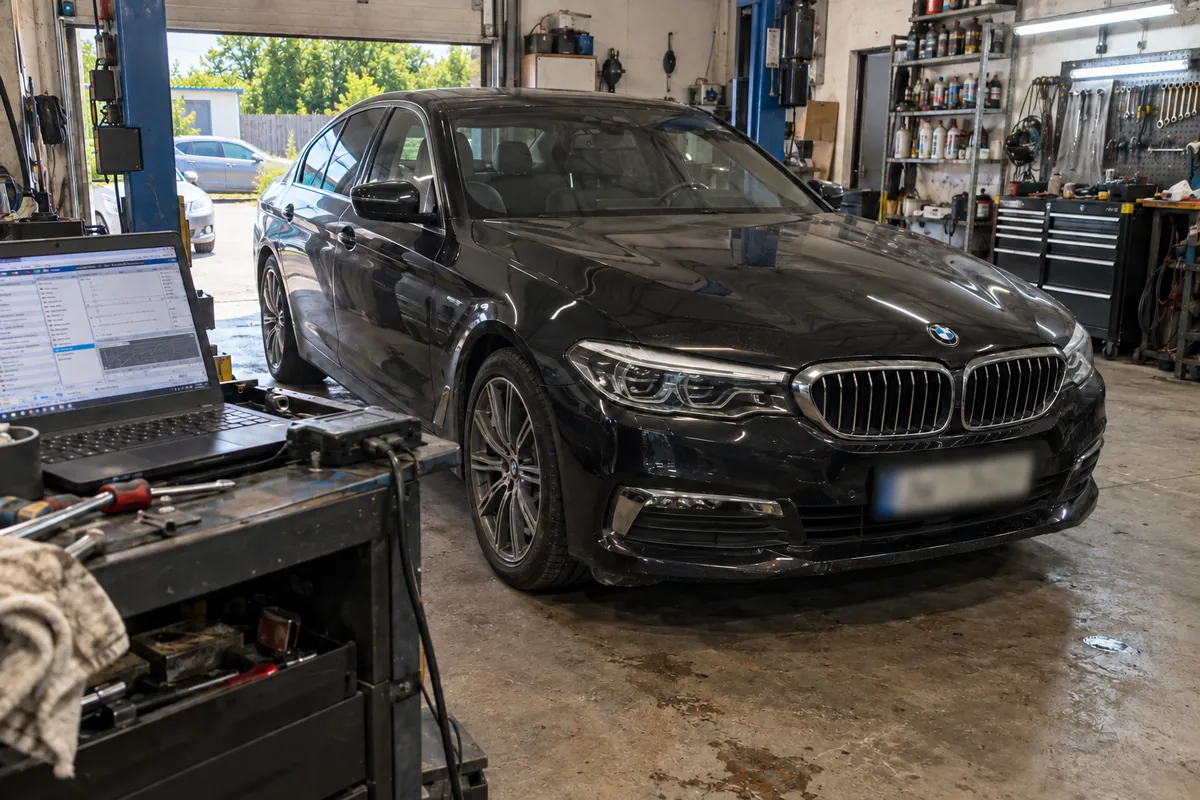

Замыкание по LIN-шине устранено, проводка под днищем проверена на коррозию, ошибок по шине связи нет.

Услуга по этой работе: Поиск сложных неисправностей →Услуга по этой работе: BMW: диагностика, кодирование, тюнинг →

Что такое LIN-шина

LIN — простая медленная шина, по которой блок управления общается с «младшими» узлами: электровентилятором, термостатом с электроподогревом, жалюзи радиатора, генератором. На одном проводе висят несколько устройств. Если провод замкнут на массу или один узел «сел» на шину, отвечать перестают все — и ошибки появляются сразу по нескольким узлам.

Как ищем такие замыкания

Смотрим ошибки и выясняем, какие узлы делят одну шину. Затем отключаем их по одному и смотрим сигнал на проводе осциллографом. Когда шина ожила после отключения узла — виноват он или его проводка. У этой машины часть проводки идёт под защитой днища, где её достают вода и соль, поэтому проверили и её на коррозию.
