Когда нужна эта работа
Работа уместна, когда необходимость такого включения подтверждена диагностикой и соответствует устройству автомобиля. Сам по себе невключающийся вентилятор ещё не доказывает, что требуется дополнительное реле.
Электрика

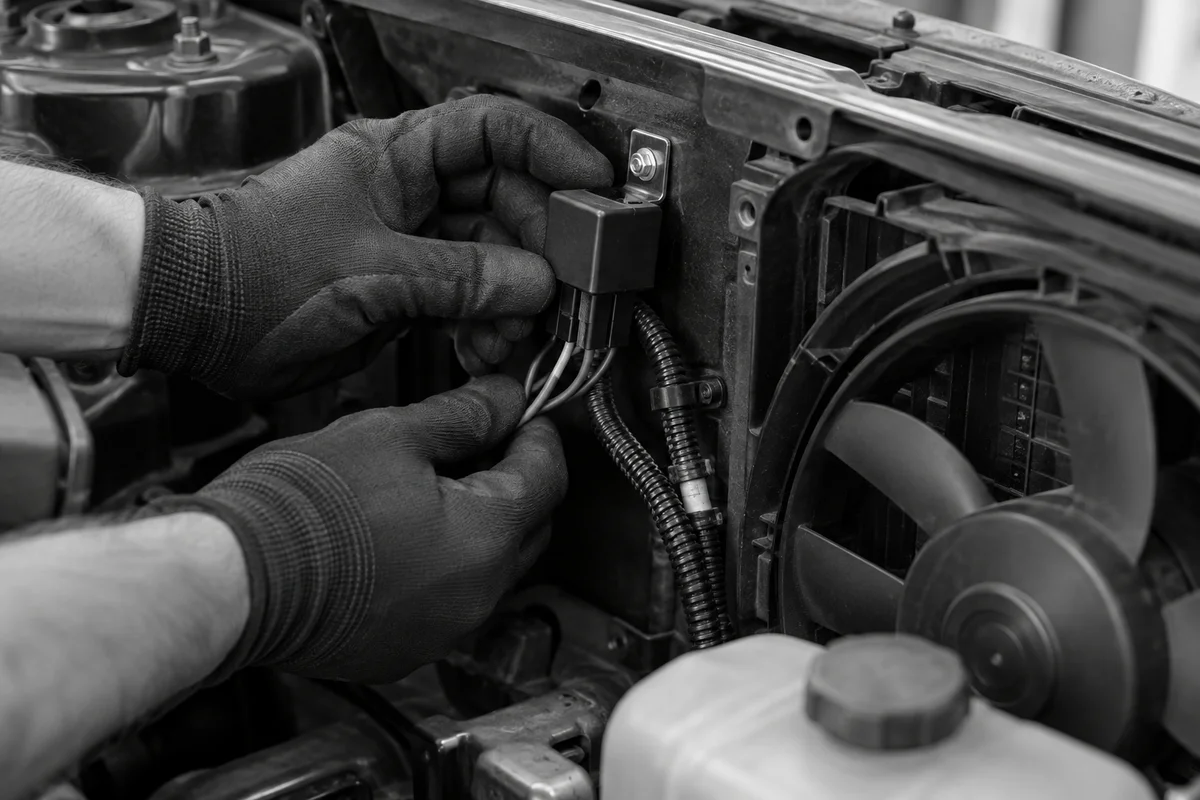

Установка реле вентилятора охлаждения
Установка реле вентилятора охлаждения добавляет или восстанавливает коммутацию его электрической цепи по согласованной схеме. Реле принимает управляющую команду и переключает нагрузку вентилятора.
В чём суть
Определяют точки питания, управления и подключения нагрузки, монтируют реле и защищённые соединения, закрепляют проводку. После монтажа проверяют срабатывание в предусмотренных режимах.
Когда стоит обратиться
- Вентилятор не получает силовое питание в рабочем режиме
- Штатное реле перегревается под нагрузкой после штатного запуска
- Контакты цепи вентилятора оплавлены в рабочем режиме
- Нужна коммутация после подтверждённой диагностики после штатного запуска
- Управляющий выход не рассчитан на мотор в рабочем режиме
- Вентилятор включается нестабильно после штатного запуска
Как проходит работа
- Шаг 01 Диагностика цепи Проверяем мотор вентилятора, датчики, команду ЭБУ, штатные реле и проводку. Измеряем пусковой и рабочий ток, подтверждая необходимость новой коммутации. Дополнительно фиксируем пусковой ток в исходном состоянии для сравнения.
- Шаг 02 Расчёт схемы Выбираем реле, сечение провода, предохранитель и точки подключения по фактической нагрузке. Учитываем управление плюсом, массой или широтно-импульсным модулем. При выполнении операции отдельно контролируем сечение проводов и связанные крепления.
- Шаг 03 Монтаж реле Устанавливаем защищённый держатель, обжимаем и изолируем соединения, закрепляем жгут вдали от выпускных деталей и вентилятора. Предохранитель размещаем возле источника.
- Шаг 04 Тепловая проверка Запускаем вентилятор штатной командой на предусмотренных скоростях. Измеряем падение напряжения, ток и нагрев контактов, затем повторно проверяем включение при рабочей температуре. Итоговый контроль повторно подтверждает температуру включения без новых отклонений.
Что получаете в итоге
Реле коммутирует измеренную нагрузку вентилятора без перегрева контактов и падения напряжения, а включение остаётся под штатной логикой управления. Клиент получает схему подключений, номиналы реле и предохранителя, сечение добавленных проводов и результаты замера тока. В протоколе отдельно сохраняем пусковой ток и сечение проводов для последующего сравнения.
В заказ-наряде отмечаем причину изменения цепи и состояние исходной проводки, двигателя вентилятора и команды ЭБУ. Контрольный прогрев подтверждает температуру включения, нужные скорости и отключение после охлаждения; дополнительное реле не используется для маскировки неисправного датчика или блока. Повторная проверка подтверждает номинал предохранителя и температуру включения после завершения операции.
Что важно учитывать
Реле не устраняет неисправность датчика, блока управления, электродвигателя вентилятора или штатной проводки. Схема и защита цепи должны соответствовать её фактической нагрузке и логике управления. Место монтажа должно защищать соединения от влаги и нагрева.
Частые вопросы
Можно поставить реле мощнее штатного?
Одного большего номинала недостаточно: ток должны выдерживать разъём, провод, предохранитель и контакты. Измеряем пусковую нагрузку мотора и подбираем всю цепь; перегруженный вентилятор сначала требует диагностики. Ключевой ориентир здесь — пусковой ток.
Реле заменит блок управления вентилятором?
Обычное реле подходит не каждой системе. Современный модуль может регулировать скорость по PWM и обмениваться данными с ЭБУ, чего обычное реле не умеет. Схему применяем только там, где дискретная коммутация соответствует логике автомобиля. Дополнительно оцениваем сечение проводов в реальных условиях.
Сколько времени занимает?
Обычно от трёх часов до рабочего дня, зависит от диагностики штатной цепи и прокладки защищённого жгута. Периодический отказ, возникающий лишь при нагреве, требует контрольного прогрева после монтажа.
Можно ли ездить с неработающим вентилятором?
В пробке или при работе кондиционера двигатель может быстро перегреться, поэтому эксплуатация рискованна. Если температура растёт, мотор останавливают; установка реле допустима только после проверки помпы, термостата, датчика и самого вентилятора. До эксплуатации обязательно перепроверяем температуру включения.
